固定磁粉探伤机

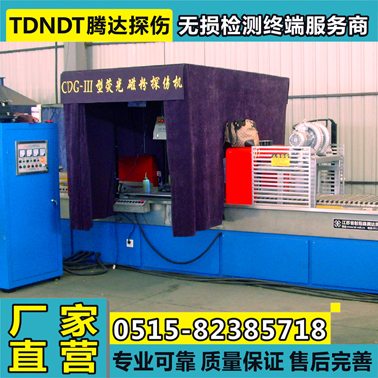

三维磁场 半自动荧光磁粉探伤机 CDG-IIi型

三维磁场 半自动荧光磁粉探伤机 CDG-IIi型

产品详情

三维旋转磁场荧光磁粉探伤检测线概述:

三维旋转磁场荧光磁粉探伤检测线是 TDNDT@腾达探伤 新研制的一款磁粉探伤机,主要针对的是异性铁磁性工件的非接触式磁粉探伤,它具有批量磁化和批量退磁功能,实现磁化观察后立刻输送退磁,不占用磁化探伤的时间,不用操作员反复运送操作,最大限度的节省生产时间、减少流水作业生产线占地面积。

三维旋转磁场荧光磁粉探伤检测线的功能

1、针对各类铁磁性零件采用非接触式湿法磁粉探伤

2、具有三个维度的磁场磁化线圈形成;

3、三个维度的磁场的磁化电流可分别调节大小,也可分别进行通断控制;

4、设备采用小型工业可编程序控制器PLC为核心对设备进行集中控制、操作简单方便、适用性强,工作稳定;

5、设备配有通过式远离法退磁功能;

三维旋转磁场荧光磁粉探伤检测线快速高效性

三维旋转磁场荧光磁粉探伤检测线的主要技术参数

序号

技术指标

技术参数

1

输入电源

380V 50HZ 三相四线制

2

工作电流

180A(磁化瞬时2-3/

3

输出电流

线圈1 磁化磁势:AC 0-18000AT连续可调,带断电相位控制

线圈2 磁化磁势:AC 0-18000AT连续可调,带断电相位控制

线圈3 磁化磁势:AC 0-18000AT连续可调,带断电相位控制

4

磁化器内尺寸

300(宽)*500(高)mm

5

磁化器暂载率

30%

6

磁化方式

非接触式三维立体旋转磁场感应磁化

7

操作方式

自动控制和手动操作

8

运行方式

步进式自动输送

9

输送材质

不锈钢网链

10

退磁方式

远离法退磁

11

退磁器内窗口尺寸

390(宽)*310(高)*250(厚)mm

12

退磁器暂载率

100

13

退磁效果

Br≤0.3mT3GS

14

灵敏度

八角试块或实体工件自然裂纹与人工裂纹检测清晰显示

15

紫外线强度

高强度LED紫外灯,距工件表面380mm4000μw/cm2

18

重量

1500KG
